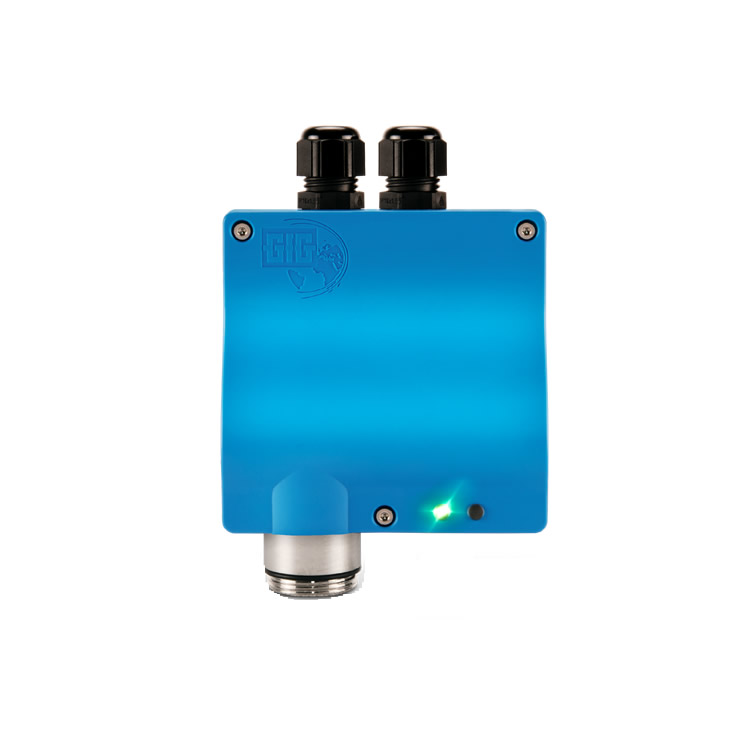

GFG变送器ZD22

GFG变送器ZD22

产品系列 ZD22 系列氧气变送器

核心功能 长期监测氧气 (O₂) 浓度

测量原理 氧化锆 (Zirconium Dioxide, ZD) 电化学氧泵单元 - 对氧气具有高选择性，不受环境条件和传感器毒物影响，响应时间极短。

型号变体 ZD22: 基础型号，满足多数应用。ZD22 D: 带现场数值显示和声光报警功能的型号。

二、技术规格详情

1. 性能与测量参数

参数 规格

测量气体 氧气 (O₂)

测量范围 取决于具体传感器型号

响应时间 (t90) ≤ 5 秒 (取决于传感器)

传感器寿命 4 - 5 年

气体采样方式 扩散式 (Diffusion) 或 泵吸式 (Gassing)

精度 内置温度补偿，确保最高测量精度

2. 电气规格

参数 规格

输出信号 模拟量: 4-20 mA 或 0.2-1 mA (可选)<br>数字量: RS-485 接口, Modbus/RTU 协议

电源供应 12 - 30 V DC

功耗 文档未明确，但提及有低功耗和高功耗传感器选项。

3. 机械与物理特性

参数 规格

外壳材质 塑料 (Plastic)

防护等级 IP54 (防尘、防溅水)

尺寸 (宽x高x深) 96 x 141 x 49 mm

重量

安装方式 壁挂式安装 (Wall Mounting)
