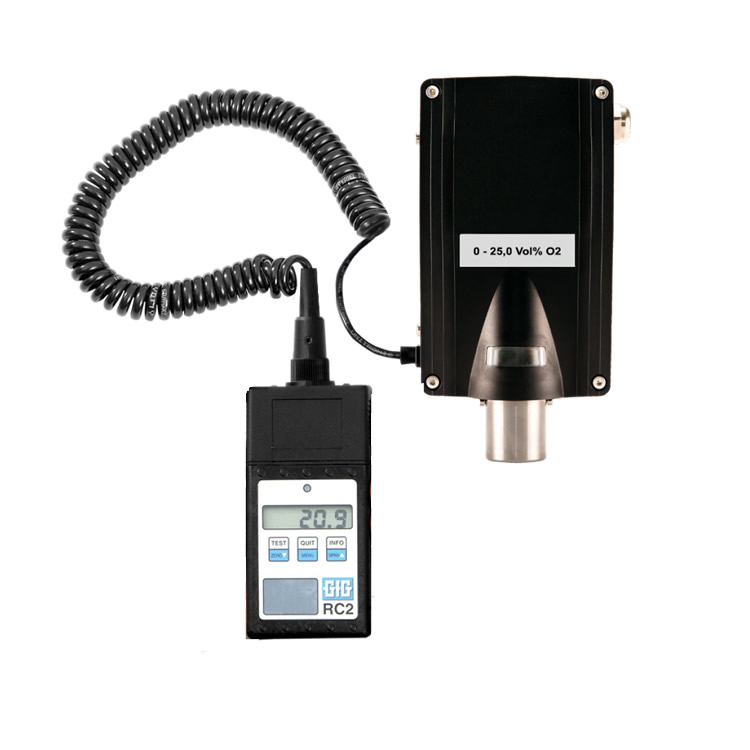

GFG 发射器 EC28 i

GFG 发射器 EC28 i

设备型号

EC28 i

测量原理

• 基本原理：电化学（Electrochemical），适用于有毒气体和氧气检测。

• 气体供应方式：扩散式（Diffusion），气体通过自然扩散进入传感器。

传感器相关参数

• 预期平均寿命：传感器相关（sensor dependent），具体取决于传感器类型和使用环境。

• 响应时间：传感器相关（sensor dependent），取决于传感器类型。

电源规格

• 供电电压：

  • 本质安全供电（inherently safe supply）：15...30V DC（Vi ≤ 30V）。

  • 通过齐纳屏障供电（supply via Zener barrier）：21...27V DC。

• 最大供电电流：25 mA。

• 输出信号负载：

  • 在Ex区域（防爆区）：最大负载100 Ohm（需配合齐纳屏障使用）。

  • 在非Ex区域：最大负载200 Ohm（无需齐纳屏障）。

环境条件

• 短期存储温度：-25°C 至 +60°C（适用于短时间存储）。

• 推荐存储温度：0°C 至 +30°C（优化长期存储）。

• 工作环境温度：-20°C 至 +50°C（设备运行时的环境温度）。

• 湿度范围：5% 至 90% 相对湿度（r.h.）。

• 气压范围：80 kPa 至 120 kPa（标准大气压条件）。

外壳特性

• 传感器材质：不锈钢（Stainless steel）。

• 稳定性：需保护外壳免受强力冲击（> 4 J冲击能量），避免损坏。

• 外壳材料：抗静电塑料（anti-static plastic），防止静电积聚。

• 尺寸：

  • 宽度（W）：115 mm。

  • 高度（H）：203 mm（带传感器时为193 mm）。

  • 深度（D）：55 mm。

• 重量：约800克（包含显示屏）。

• 防护等级：IP64（防尘防水等级，可防喷水和粉尘进入）。

电缆连接

• 电缆接头：M 16x1.5 型电缆接头。

• 最大芯线截面积：3(4) x 1.5 mm²（支持多芯电缆）。

• 电缆类型和长度：

  • LIVCY 2 x 0.75 mm²：最长500米。

  • LIVCY 2 x 1.5 mm²：最长1000米（根据电缆类型选择）。

认证和测试

• 标记和防爆类型：

  • II 1G Ex ai IIC T4 Gb（防爆认证）。

  • 温度范围：-20°C ≤ Ta ≤ +50°C。

  • CE 0158（欧盟符合性标记）。

• EU型式检验证书：BVS 04 ATEX E 132 X（欧洲防爆认证）。

• 电磁兼容性：

  • 标准：DIN EN 50270。

  • 干扰发射：类型 I（低发射级别）。

  • 干扰抗扰度：类型 II（中等级别抗干扰能力）。
