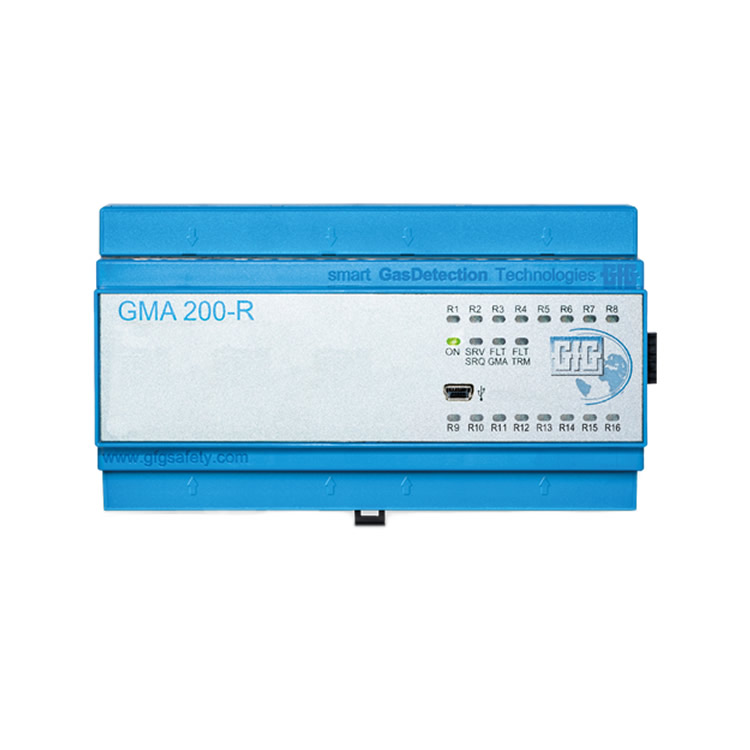

GFG 控制器 GMA200-RT

GFG 控制器 GMA200-RT

显示与控制元素

• 显示屏

  • 19个状态LED（报警、运行、继电器状态）

  • 5个按钮

电源供应

• 供电要求

  • 外部供电：稳定的SELV或PELV电源

  • 工作电压：24V DC（允许范围20-30V DC）

  • 最大功耗：6W

  • 熔断器：F1 = T 500mA

通信接口

• RS485输出

  • 协议：GMA总线

  • 类型：半双工、电气隔离

  • 波特率：最高230400 Baud

  • 连接设备：GMA200继电器模块、控制中心、PC、PLC（SPS）或网关

响应时间

• 准备延迟

  • ≤50ms（参见气体测量控制器的更新时间）

  • ≤10秒（视气体测量控制器而定，可能延长）

继电器输出

• 触点规格

  • 16个继电器，每个为转换触点（Changeover Contact）

  • 触点容量：3A/250V AC 或 3A/30V DC

  • 最小切换电流：5V

  • 最小切换电压：未明确（需参考具体应用）

• 绝缘间隙

  • 基本绝缘：触点间1&2、2&3、4&5、5&6、7&8、8&9、10&11、11&12、13&14、14&15

  • 双重绝缘：触点间3&4、6&7、9&10、12&13、15&16
