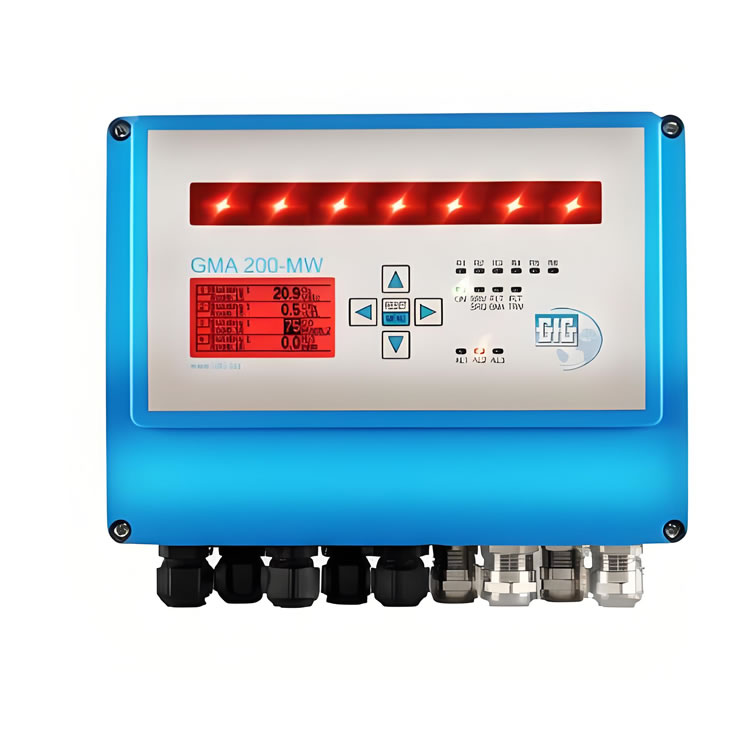

GFG 气体检测系统控制器 GMA200-MW4

产品介绍

电源

输入电压：

交流：100~240 V AC（50~60 Hz）

直流：20~30 V DC（支持SELV/PELV电源）

功耗：

不带传感器：最大16 VA

带传感器：最大42 VA

保险丝：

F1（主电源）：T型500 mA

F2（传感器）：M型1A

传感器连接

供电输出：24 V DC ±3%（内置电源）或20~30 V DC

最大电流：4×150 mA或总计0.6 A

模拟输入信号：

4~20 mA或0.2~1 mA

精度：

4~20 mA：±0.3%测量范围

0.2~1 mA：±1.2%测量范围

数字信号（TRM总线）：RS485（半双工），最高38400 Baud

测量值处理

更新时间：1秒（若传感器>16个或波特率≤9600，可能延长）

调整时间（RS485）：

4~20 mA：上升/衰减时间（t50/t90/t10）均≤2秒

0.2~1 mA：上升/衰减时间≤6~10秒

输出接口

继电器输出

6个常开触点

负载能力：3A/250V AC或3A/30V DC

最小切换电压：5V

绝缘等级：

基本绝缘：继电器1&2、3&4、5&6

双重绝缘：继电器2&3、4&5

模拟输出（OUT1+2）

4~20 mA（线性传输）

负载≤560Ω

精度：

±0.3%测量范围（10~30℃）

±0.8%测量范围（-20~50℃）
