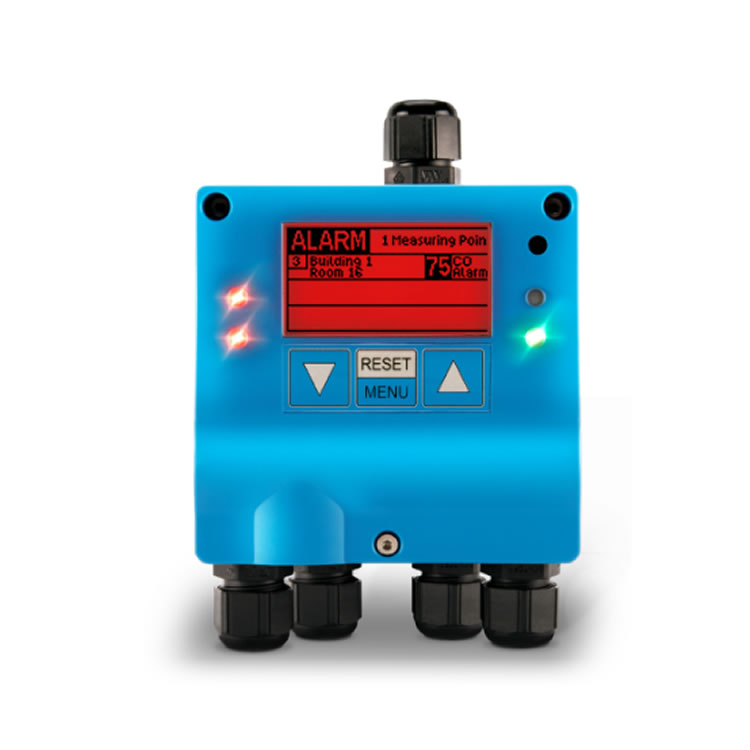

GFG 气体检测系统控制器 GMA22-MW

产品介绍

GMA22-MW 技术规格参数

一、显示与控制元素

显示器：2.2英寸图形显示器

按钮：3个按钮

报警器：蜂鸣器，最大100dB(A)，可调

二、环境条件

存储条件：

仅限室内，海拔≤2000米

温度：-25...+60°C，湿度：5...95%r.h.（推荐0...+30°C，40...60%r.h.）

操作条件：

温度：-20...+50°C（无内部电源）；-20...+45°C（有内部电源且输出电流≤150mA）

湿度：5...95%r.h.

三、电源供应

操作电压：

内部电源：100-240V AC（50-60Hz）或24V DC（20-30V DC）

外部电源：24V DC（20-30V DC）

功耗：

有发射器：最大25VA（带发射器），最大20W（带发射器）

无发射器：最大6VA（无发射器），最大5W（无发射器）

保险丝：

F1：T315mA（可更换，适用于TRM）

F2：250mA（不可更换，GMA内部专用）

四、变送器连接

模拟信号输入：

输入范围：4-20mA或0.2-1mA（4-20mA支持AC/DC）

容差：±0.3%MR（4-20mA）或±1.2%MR（0.2-1mA）

负载：50-100Ω，最大电流70mA（永久）/500mA（临时）

数字信号：RS485总线（半双工，最高38400 Baud）

测量处理：

更新时间：1秒

延迟时间：<40秒（可延长）

五、继电器输出

触点类型：

无内部电源：4个SPDT继电器

有内部电源：3个SPDT继电器 + 1个NO继电器

绝缘距离：相邻继电器基本绝缘

负载能力：3A/250V AC 或 3A/30V DC

最小切换参数：10mA（电流）、5V（电压）

六、数据记录器

可选配：最大2GB microSD卡，FAT16格式

七、外壳防护

防护等级：IP64（IEC 60529）、IK08（IEC 62262）

材料：塑料

尺寸：97×140×50mm（W×H×D）

重量：275g
