德国GfG GMA200‑MW16控制器（ 16 通道壁挂式气体报警主机）
壁挂式、16 通道、模拟 + 数字双输入、内置 8 路继电器、带声光报警、microSD 数据记录、RS485/Modbus，用于中小型工厂 / 车间的可燃、有毒气体及氧气集中监测与安全联锁。
一、核心硬件与通道能力
1）最大 16 通道（模拟 / 数字混用）
16 路模拟输入：4–20 mA 或 0.2–1 mA，输入阻抗≤50 Ω，兼容所有标准气体变送器
16 路数字输入（RS485）：GfG 专有协议 / Modbus RTU，可接 GfG 数字探头（LEL、O₂、CO、H₂S、NO₂、SO₂、Cl₂、NH₃、VOC 等）
混合接入：同一主机可同时接模拟 + 数字探头，16 通道任意组合
2）输入接口（丰富扩展）
2 路数字输入：无源干接点，用于外部报警确认、远程复位、急停等
3 路 RS485 总线：
2 路：接GMA200‑RT 继电器模块（每块 16 路）或数字探头
1 路：Modbus RTU，上传 DCS/PLC/SCADA，或主站连接多台 RT 模块
3）输出接口（直接驱动执行器）
6 路可编程继电器（NO）：单通道报警、多通道 “与 / 或” 联锁、分组报警；可直接排风扇、切断阀、声光警笛
1 路故障继电器（NC）：探头断线、通讯中断、电源异常时动作
1 路维护继电器：校准提醒、寿命到期提示
2 路 4–20 mA 模拟输出：任意通道实时值 / 平均值 / 峰值，接二次表或 DCS，负载≤600 Ω
继电器扩展：最多4 个 GMA200‑RT 模块，每块 16 路，系统总继电器达6+64=70 路
二、显示与操作（本地人机，直观易用）

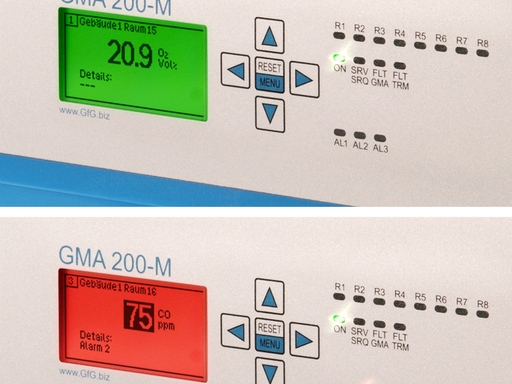

1）2.2 寸彩色背光 LCD（132×65 像素）
实时值显示：浓度、气体类型、单位（% LEL、ppm、% Vol）
三色背景：绿色 = 正常、黄色 = 预警、红色 = 高报 / 故障
多模式：总览（16 通道缩略）、分组、单通道详情（趋势、峰值、谷值）
2）5 键操作（Menu/Up/Down/OK/Reset）
一键消警、阈值设置、通道命名、继电器逻辑、校准触发
密码分级：操作员（仅查看 / 消警）、管理员（参数设置）、工程师（高级组态）
3）15 个状态 LED（全局可视化）
4× 红：高报（A2）
1× 绿：系统正常
3× 黄：预警（A1）、故障、维护
7× 红：继电器状态
集成100 dB (A) 蜂鸣器 + 高亮报警灯，本地声光报警，无需额外设备
三、报警与安全逻辑（核心价值，工业级可靠）
1）三级报警（每通道独立）
AL1（预警）：预报警，提示注意，可联动排风
AL2（高报）：危险，联动切断阀、停机
AL3（紧急）：极限危险，全站联锁、紧急停车
每级可设：阈值、延时（0–300s）、回差、自锁 / 自动复位
2）灵活继电器逻辑（软件可编程）
单通道触发：某通道 AL2 动作→启动对应继电器
多通道逻辑：“与”（多通道同时报警才触发）、“或”（任一报警即触发）
分组报警：按区域 / 工艺分组，统一联锁
投票功能：N 个通道中 M 个报警才触发，防误报
3）故障诊断与安全认证
监测：探头断线 / 短路、通讯中断、超量程、传感器老化、电源异常
认证：ATEX II 2G、EN 50270、EN 61010，适合防爆区域；SIL2可选
四、数据记录与维护（可追溯，易管理）
1）microSD 卡数据日志（可选）
记录：实时值、平均值、峰值、谷值、报警事件、故障、校准记录
间隔：5s–60min，每通道独立开关
存储：最长1 年数据，CSV 导出，满足GMP/ISO追溯
2）维护管理
传感器寿命倒计时、校准周期提醒
一键校准（配合 GfG 智能探头），校准记录自动保存
五、通讯与远程（网络化，易集成）
Modbus RTU（RS485）：标准协议，无缝接入 PLC/DCS/SCADA
GMA200‑VS 可视化软件：PC 远程监控、组态、历史曲线、报警查询
Mini‑USB：本地组态、固件升级、数据导出
六、电气与机械（工业级耐用）
供电：24 VDC（±20%） 或 100–230 VAC，功耗约 15 W
防护：NEMA 4X / IP65 壁挂外壳，防尘防水，适合恶劣环境
温度：−20℃ ~ +50℃，适应工业现场
尺寸 / 重量：320×220×80 mm，约 4.5 kg
七、典型应用场景
化工 / 制药车间：16 通道监测可燃气体 + 有毒气体（CO/H₂S/NH₃）+O₂，联动排风扇、切断阀。
油气 / 泵站：甲烷 + 硫化氢监测，本地声光 + 远程上传 DCS。
污水处理厂：H₂S/CH₄监测，防止中毒与爆炸。
半导体 / 洁净室：O₂/ 溶剂蒸气监测，保障人员与工艺安全。
小型管廊 / 地下车库：可燃气体 + CO监测，分区报警 + 联动通风。
GfG GMA200‑MW16 是德国制造的 16 通道壁挂式气体报警控制器，支持模拟 + 数字双输入，内置 8 路可编程继电器并可扩展至 70 路；配备 2.2 寸彩色背光 LCD、100dB 声光报警与 microSD 数据记录，原生 RS485/Modbus RTU 通讯，具备 ATEX/SIL2 安全认证，适用于化工、制药、油气、污水处理等中小型工业现场的可燃 / 有毒气体集中监测与安全联锁。
